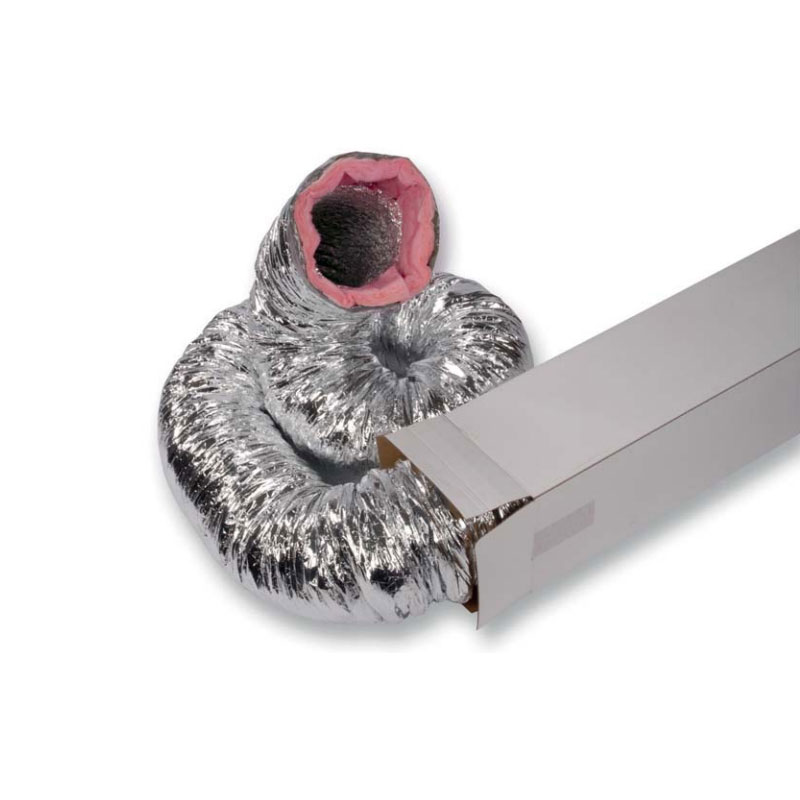

A ATC SONOFLEX-25 Hő és Hangszigetelt Flexibilis cső 82 mm 10m/doboz egyedi tulajdonságai:
ATC SONOFLEX 25 82 mm átmérőjű hő,- és hangszigetelt légcsatorna, amely belülről mikroperforált ALUFLEX típusú csövet, kívülről alufólia borítást, a kettő között pedig szigetelőréteget tartalmaz. A sárga vagy rózsaszín üvegszálas szigetelés kifejezetten a flexibilis légcsatornákhoz lett kifejlesztve. Poliészter fólia található az üvegszál szigetelés és a belső cső között a pára lecsapódása ellen.
Alkalmazási terület
-
ATC SONOFLEX 25 82 mm átmérőjű hajlékony légcsatornák a szellőző, légkondicionáló és légkezelő rendszerekhez használhatók, ahol követelmény a mechanikai szilárdság, a hő-, és tűzállóság, valamint a hangcsillapító képesség
ATC SONOFLEX 25 82 mm átmérőjű kivitel:
- ALUFLEX típusú mikro-perforált belső légcsatorna, amely 2, egyenként 7μm vastagságú alumínium réteget, és 2, egyenként 12 μm vastagságú poliészter réteget tartalmaz, így a teljes vastagsága ragasztással: 48.5 μm
- Alufólia külső borítás, 2 egyenként 12 μm vastagságú poliészter réteget tartalmaz üvegszál erősítéssel, így a teljes vastagság: 30 μm
- Üvegszál szigetelés:
- - Sűrűség : 15 kg/m³
- - Vastagság: 25 mm
- - Hőszigetelő képesség: 0,040 W/m-K ASTM C-177 szerint
- - Tűzállóság: 1 osztály UL 723 ASTM E-84 szerint
- Poliészter fólia a belső cső és a szigetelés között. Méretsor: 82 mm - 560 mm
- Drót sűrűség: egy acél spirál rugó különböző vastagságban és osztásban 25mm (Ø82-90mm), 36mm (Ø102-560mm)
- Szín: Alumínium
Csomagolás
-
Minden standard méret 10 m hosszban egy 120 cm hosszú kartondobozba préselve
Vegyi ellenállás
- Jó az ellenálló képessége szerves oldószerekkel szemben
- Mérsékelten ellenálló a savas és lúgos közegekkel szemben
Statikus tulajdonságok
-
A SONOFLEX 25 légcsatorna nem alkalmazható olyan helyen, ahol statikus feltöltődés veszélye áll fenn
Korlátozások
- A SONOFLEX 25 légcsatornák nem alkalmasak magas savtartalmú levegő szállítására
- A SONOFLEX 25 nem alkalmazható nyílt tűzhelyek, vagy olajtüzelésű kazánok égéstermékének elvezetésére
Tartozékok, kiegészítők
- MCA típusú bilincs
- Aluszalag
Műszaki jellemzők | |
Hőmérséklet tartomány | - 30°C-tól +140 °C-ig |
Légsebesség (max.) | 25 m/s |
Üzemi nyomás (max.) | +1500 Pa (+ 150 mm vo.) |
Hajlítási sugár | 0.54 x D + 25mm |
Nyomásveszteség | lásd diagram |
Méretsor | NA 82 mm - NA 560 mm |
Tűzállóság | LNE minősítés M1 |
Műszaki engedély szám | F050918 - Cemate/6 |
A termék nem tartalmaz | PVC-t, mérgező gőzt és megfelel a tűzvédelmi előírásoknak |
